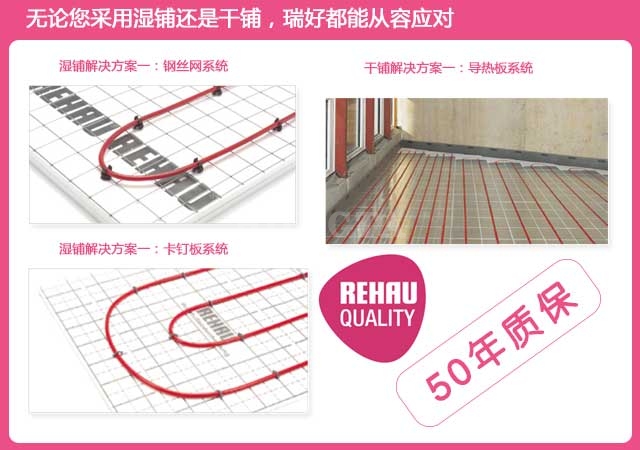

    REHAU(ruihao)地暖管材




    REHAU(ruihao)地暖管材


    REHAU(ruihao)地暖管材



       REHAU(ruihao)地暖管材
    1. 在工作压力10ba,工作温度在70℃的情况下,使用年限可达50年
    2. 耐高温性短暂使用温度可达110℃
    3. 显著的记忆性
    4. 最适宜的柔韧性压力负荷的比率
    5. 优秀的低温下抗冲击强度,可低至—50℃
    6. 高耐磨性和耐侵蚀性
    7. 无腐蚀
    8. 优秀的耐化学性

    ruihao管道的施工性能:
    1.具有卓越的记忆性
    2.具有优良的裂纹不敏感性
    3.具有良好的耐气候性
    4.快速简便的管道连接(收紧套环式连接系统)





































    家庭地暖夏、冬季综合利用系统


    摘要
    本实用新型涉及一种家庭地暖夏、冬季综合利用系统,包括来水管路、地暖系统和回水管路、自来水管路和低温余热加热器,来水管路上设有第一阀门、第二阀门和第三阀门,回水管路上设有第四阀门和第五阀门,自来水管路上设有第六阀门第七阀门,低温余热加热器上设置有四个接口,第一接口通过第一连通管路与回水管路连通,第二接口通过第二连通管路与回水管路连通,第三接口通过第三连通管路与厨、卫间洗手盆热水口连接,第四接口通过第四连通管路与第五连通管路相连通。本实用新型将自来水与冬季地暖供热系统有效的融为一体,以使地暖系统在夏季继续使用,流通自来水,从而达到降低室温的作用,在不增加大量成本的情况下减少空调或者风扇的耗电量。
    权利要求(7)
    1. 一种家庭地暖夏、冬季综合利用系统,包括来水管路、地暖系统和回水管路,所述地暖系统包括第一分水器、第二分水器以及连通在第一分水器、第二分水器之间的若干根地暖管路,所述第一分水器与来水管路连通,第二分水器与回水管路连通,其特征在于:还包括自来水管路和低温余热加热器,所述来水管路上设有第一阀门和位于第一阀门下游的第二阀门和第三阀门,回水管路上设有第四阀门和位于第四阀门上游的第五阀门,所述自来水管路上设有第六阀门和位于第六阀门下游的第七阀门,所述低温余热加热器上设置有四个接口,第一接口通过第一连通管路与回水管路连通,第一连通管路上设有第十二阀门,第二接口通过第二连通管路与回水管路连通,第二连通管路上设有第十一阀门,第三接口通过第三连通管路与厨、卫间洗手盆热水口连接,第三连通管路上设有第十三阀门,第二连通管路与所述自来水管路之间还设有第五连通管路,第五连通管路上设有第九阀门,第四接口通过第四连通管路与所述第五连通管路相连通,第四连通管路上设有第十阀门。
    2.根据权利要求1所述的家庭地暖夏、冬季综合利用系统,其特征在于:所述第五连通管路通过三通分别与上游的自来水管路和下游的第六连通管路连通,第六连通管路与厨、 卫洗手盆冷水口及其它剩余自来水用水接口相连接。
    3.根据权利要求1或2所述的家庭地暖夏、冬季综合利用系统,其特征在于:所述第四连通管路的一端与第四接口连接,第四连通管路的另一端设置于第九阀门下游的管路上。
    4.根据权利要求1所述的家庭地暖夏、冬季综合利用系统,其特征在于:所述第一连通管路的一端连接在第一接口上,第一连通管路的另一端设置于第四阀门和第五阀门之间的管路上。
    5.根据权利要求1所述的家庭地暖夏、冬季综合利用系统,其特征在于:所述第二连通管路的一端连接在第二接口上,第二连通管路的另一端设置与第五阀门下游的管路上。
    6.根据权利要求1所述的家庭地暖夏、冬季综合利用系统,其特征在于:所述来水管路与自来水管路之间设有分支管路,分支管路的一端设置在第一阀门和第二阀门之间,第一分支管路的另一端设置在第六阀门的下游处,所述分支管路上设有第八阀门。
    7.根据权利要求6所述的家庭地暖夏、冬季综合利用系统,其特征在于:所述第二阀门和第三阀门之间的管路上设有过滤器。
    说明
    家庭地暖夏、冬季综合利用系统

    技术领域

    [0001] 本实用新型涉及一种家庭地暖夏、冬季综合利用系统。 背景技术

    [0002] 目前,我国北方大部分城市居民已经普及集中供暖,很多家庭还铺装了比较先进的地暖管网,地暖是低温地面热媒在室内形成脚底至头部逐渐递减的温度梯度,从而给人以脚暖头凉的舒适感,地面辐射供暖符合中医“温足顶凉”的健身理论,不仅是目前最舒适的采暖方式,也是现代生活品质的象征。但是,现有的地暖管网系统节能率较低,不能有效地达到国家节能减排的目的。

    [0003] 近年来,随着国家节能减排任务的逐渐增大,各行业及很多有志的工程技术人员都在进行的大量的技改研发工作,从而涌现出一大批有利于国家节能减排任务的新产品、 新工艺、新技术。本人根据自己从事暖通行业多年来积累的实际工作经验设计了一套《家庭地暖系统夏、冬季综合利用方案》可以起到一部分节能的作用,为扩大影响、全面的推广普及以便惠及千家万户,现将本方案申请国家专利。

    实用新型内容

    [0004] 为解决上述问题,本实用新型提供一种能实现家庭的节能减排的家庭地暖夏、冬季综合利用系统。

    [0005] 本实用新型的家庭地暖夏、冬季综合利用系统,包括来水管路、地暖系统和回水管路,所述地暖系统包括第一分水器、第二分水器以及连通在第一分水器、第二分水器之间的若干根地暖管路,所述第一分水器与来水管路连通,第二分水器与回水管路连通,还包括自来水管路和低温余热加热器,所述来水管路上设有第一阀门和位于第一阀门下游的第二阀门和第三阀门,回水管路上设有第四阀门和位于第四阀门上游的第五阀门,所述自来水管路上设有第六阀门和位于第六阀门下游的第七阀门,所述低温余热加热器上设置有四个接口,第一接口通过第一连通管路与回水管路连通,第一连通管路上设有第十二阀门,第二接口通过第二连通管路与回水管路连通,第二连通管路上设有第十一阀门,第三接口通过第三连通管路与厨、卫间洗手盆热水口连接,第三连通管路上设有第十三阀门,第二连通管路与所述自来水管路之间还设有第五连通管路,第五连通管路上设有第九阀门,第四接口通过第四连通管路与所述第五连通管路相连通,第四连通管路上设有第十阀门。

    [0006] 本实用新型的家庭地暖夏、冬季综合利用系统,所述第五连通管路通过三通分别与上游的自来水管路和下游的第六连通管路连通,第六连通管路与厨、卫洗手盆冷水口及其它剩余自来水用水接口相连接。

    [0007] 本实用新型的家庭地暖夏、冬季综合利用系统,所述第四连通管路的一端与第四接口连接,第四连通管路的另一端设置于第九阀门下游的管路上。

    [0008] 本实用新型的家庭地暖夏、冬季综合利用系统,所述第一连通管路的一端连接在第一接口上,第一连通管路的另一端设置于第四阀门和第五阀门之间的管路上。[0009] 本实用新型的家庭地暖夏、冬季综合利用系统,所述第二连通管路的一端连接在第二接口上,第二连通管路的另一端设置与第五阀门下游的管路上。

    [0010] 本实用新型的家庭地暖夏、冬季综合利用系统,所述来水管路与自来水管路之间设有分支管路,分支管路的一端设置在第一阀门和第二阀门之间,分支管路的另一端设置在第六阀门的下游处,所述分支管路上设有第八阀门。

    [0011] 本实用新型的家庭地暖夏、冬季综合利用系统,所述第二阀门和第三阀门之间的管路上设有过滤器。

    [0012] 本实用新型家庭地暖夏、冬季综合利用系统的有益效果为:本实用新型将自来水与冬季地暖供热系统有效的融为一体,以使地暖系统在夏季继续使用,流通自来水,从而达到降低室温的作用,在不增加大量成本的情况下减少空调或者风扇的耗电量。另外,采用本方案施工的用户冬季时还可利用供热回水余热加热自来水用于家庭的洗漱使用,最终实现家庭的节能减排目的,尽享家庭低碳生活。

    附图说明

    [0013] 图1是本实用新型家庭地暖夏、冬季综合利用系统的管路连接图。 具体实施方式

    [0014] 下面结合说明书附图对本实用新型家庭地暖夏、冬季综合利用系统作进一步说明。

    [0015] 参见图1,本实用新型的家庭地暖夏、冬季综合利用系统,包括来水管路101、地暖系统103和回水管路102、自来水管路104和低温余热加热器105,地暖系统103包括第一分水器1031、第二分水器1032以及连通在第一分水器1031、第二分水器1032之间的若干根地暖管路1033,第一分水器1031与来水管路101连通,第二分水器1032与回水管路102 连通,来水管路101上设有第一阀门1和位于第一阀门1下游的第二阀门2和第三阀门3, 第二阀门2和第三阀门3之间的管路上设有过滤器14,回水管路102上设有第四阀门4和位于第四阀门4上游的第五阀门5,自来水管路104上设有第六阀门6和位于第六阀门6下游的第七阀门7,来水管路101与自来水管路104之间设有分支管路301,分支管路301的一端设置在第一阀门1和第二阀门2之间,分支管路301的另一端设置在第六阀门6的下游处,分支管路301上设有第八阀门8。

    [0016] 低温余热加热器105上设置有四个接口,第一接口 1051通过第一连通管路201与回水管路102连通,第一连通管路201上设有第十二阀门12,第二接口 1052通过第二连通管路202与回水管路102连通,第二连通管路202上设有第十一阀门11,第三接口 1053通过第三连通管路203与厨、卫间洗手盆热水口 15连接,第三连通管路203上设有第十三阀门13,第二连通管路202与自来水管路104之间还设有第五连通管路205,第五连通管路 205上设有第九阀门9,第四接口 IOM通过第四连通管路204与第五连通管路205相连通, 第四连通管路204上设有第十阀门10。

    [0017] 第一连通管路201的一端连接在第一接口 1051上,第一连通管路201的另一端设置于第四阀门4和第五阀门5之间的管路上,第二连通管路202的一端连接在第二接口 1052上,第二连通管路202的另一端设置与第五阀门5下游的管路上,第四连通管路204的一端与第四接口 IOM连接,第四连通管路204的另一端设置于第九阀门9下游的管路上, 第五连通管路205通过三通分别与上游的自来水管路104和下游的第六连通管路206连通,第六连通管路206与厨、卫洗手盆冷水口及其它剩余自来水用水接口 16相连接。

    [0018] 本实用新型在工作时,来水管路101与热力公司来水401连通,回水管路与热力公司回水402连通,自来水管路104与自来水403连通,具体切换操作步骤:

    [0019] 1、夏季

    [0020] 关闭第一阀门1、第四阀门4、第七阀门7、第十阀门10、第十一阀门11、第十二阀门 12和第十三阀门13,打开阀门第二阀门2、第三阀门3、第五阀门5、第六阀门6、第九阀门9, 自来水进入地暖系统,吸收室内温度后进入厨、卫间,通过生活用水排出。

    [0021] 2、冬季

    [0022] 关闭第八阀门8、第九阀门9,打开第一阀门1、第二阀门2、第三阀门3、第四阀门 4、第五阀门5、第六阀门6和第七阀门7,自来水与地暖系统各自独立,地暖发挥供热作用。

    [0023] 开启第十阀门10、第十一阀门11、第十二阀门12和第十三阀门13,关闭第五阀门 5,低温余热加热器发挥作用,通过供热回水的余温加热流入其内部的自来水,最后自来水进入厨、卫间的洗手盆跟自来水冷水混和调温后用于家庭的洗漱使用。

    [0024] 本实用新型将自来水与冬季地暖供热系统有效的融为一体,以使地暖系统在夏季继续使用,流通自来水,从而达到降低室温的作用,在不增加大量成本的情况下减少空调或者风扇的耗电量。另外,采用本方案施工的用户冬季时还可利用供热回水余热加热自来水用于家庭的洗漱使用,最终实现家庭的节能减排目的,尽享家庭低碳生活。


    说明
    一种分水器

    技术领域

    [0001] 本实用新型涉及一种设置热泵供暖或供冷系统的分水装置。

    背景技术

    [0002]目前现有技术,一种分水器,包括供水管路、回水管路和三通管件,三通管件设置在回水管路上,三通管件的主管设置在回水管路上并与地暖系统的回水管路连通、第二电动三通阀的另一输出端的回水管路连通;供水管路通过三通管件和截止阀连通。存在问题是:接头多,管路多,不能方便有效地防止夏天制冷用冷水进到地暖系统而引起房间结露。

    发明内容

    [0003] 本实用新型的目的是:提供一种分水器,它具有接头少,装置方便的特点,能方便有效实现在冬天热水进到地暖系统或风机盘管,夏天冷水只进到风盘系统,不进地暖系统。

    [0004] 本实用新型是这样实现的:一种分水器,包括供水管路、回水管路、和三通管件,三通管件设置在回水管路上,三通管件还与一回水支管路连通;其特殊之处在于:还包括一换向截止装置,所述换向截止装置设置在供水管路供水端,换向截止装置还与一供水支管路连通;供水管路、回水管路、三通管件、换向截止装置、回水支管路和供水支管路集成一体。

    [0005] 所述的一种分水器,其特殊之处在于:所述换向截止装置为一电动三通阀。[0006] 所述的一种分水器,其特殊之处在于:还包括一第二电动三通阀,所述第二电动三通阀设置在供水支管路上,并与回水支管路连通。

    [0007] —种分水器,包括供水管路、回水管路、供水总阀、回水总阀和三通管件,其特殊之处在于:所述三通管件分为供水三通管件和回水三通管件,所述供水三通管件和回水三通管件分别设置在供水管路和回水管路上;所述供水三通管件的支管与一供水支管路连通,回水三通管件与一回水支管路连通;

    [0008] 还包括第一供水电动二通阀和第二供水电动二通阀,第一供水电动二通阀设置在供水支管路上,第二供水电动二通阀设置在供水管路上;

    [0009] 供水管路、回水管路、供水三通管件、回水三通管件、供水支管路、回水支管路、第一供水电动二通阀和第二供水电动二通阀集成一体。

    [0010] 本实用新型一种分水器,由于采用这样的结构,(一)与现有技术相比,结构简单,接头少,装配方便;(二)可以实现自动控制。

    附图说明

    [0011] 图1是本实用新型第一种实施方式的示意图。

    [0012] 图2是本实用新型第二种实施方式的示意图。

    具体实施方式[0013] 下面结合附图对本实用新型作进一步描述。

    [0014] 实施例1

    [0015] 如图1所示,一种分水器,包括供水管路1、回水管路2、和三通管件5,三通管件5设置在回水管路2上,三通管件5还与一回水支管路6连通;还包括一换向截止装置7,所述换向截止装置7设置在供水管路I的供水端,换向截止装置7还与一供水支管路8连通。供水管路1、回水管路2、三通管件5、换向截止装置7、回水支管路6和供水支管路8集成一体

    [0016] 所述换向截止装置7为一电动三通阀。

    [0017] 所述换向截止装置还包括一第二电动三通阀71,所述第二电动三通阀71设置在供水支管路8上,并与回水支管路6连通。

    [0018] 本实用新型在使用时,供水总阀3设置在供水管路I的供水端,回水总阀4设置在回水管路2与供冷暖装置相邻一端;供水管路I经过供水总阀3、换向截止装置7和回水管路2与地暖系统9连通;供水支管路8和回水支管 路6与风机盘管10连通。

    [0019] 实施例2

    [0020] 如图2所示,一种分水器,包括供水管路1、回水管路2、供水总阀3、回水总阀4和三通管件,所述三通管件分为供水三通管件51和回水三通管件52,所述供水三通管件51和回水三通管件52分别设置在供水管路I和回水管路2上;所述供水三通管件51的支管与一供水支管路8连通,回水三通管件52与一回水支管路6连通;

    [0021] 还包括第一供水电动二通阀111和第二供水电动二通阀112,第一供水电动二通阀111设置在供水支管路8上,第二供水电动二通阀112设置在供水管路2上,第二供水电动二通阀112位于供水三通管件51和地暖系统9的进水端之间;供水管路1、回水管路2、供水三通管件51、回水三通管件52、供水支管路8、回水支管路6、第一供水电动二通阀111和第二供水电动二通阀112集成一体。

    [0022] 在使用时,供水管路I通过供水三通管件51、第二供水电动二通阀112和回水管路2与地暖系统9连通;供水支管路8和回水支管路6与风机盘盘管10连通。



    说明
    一种新型触摸屏温控器

    技术领域

    [0001] 本实用新型涉及电子技术领域,尤其涉及一种用于中央空调或地暖系统上的新型触摸屏温控器。

    背景技术

    [0002] 市面上的中央空调或地暖系统的温控器控制方式分为按键和触摸屏两种,使用按键的触摸屏温控器常常由于按键次数过多而出现按键不灵敏或按键卡死的情况,而且按键操作时还会出现噪声,因此现在的温控器多设计为触摸屏温控器,触摸屏温控器一般的产品结构为线路板、触摸屏和液晶显示触摸屏,触摸屏与线路板采用柔性线路板连接,且触摸屏多采用在玻璃或其它透明体上面粘贴二层导电薄膜,导电薄膜由于经常受压,容易疲劳损坏,且柔性线路板由于处于弯折状,容易断裂,因此这种触摸屏温控器很容易损坏。

    发明内容

    [0003] 本实用新型主要是针对现有触摸屏温控器的导电薄膜容易损坏和柔性线路板容易断裂等问题,提供一种触摸屏不易损坏且不存在柔性线路板容易断裂的新型触摸屏温控

    ο

    [0004] 本实用新型的目的主要是通过下述方案得以实现的:包括控制板和液晶显示触摸屏,所述的液晶显示触摸屏包括两块对置的透明玻璃片及两片透明玻璃片中间夹置的导电膜组件,所述的导电膜组件包括触摸感应模块和显示模块,显示模块包括电路布线和灌注液晶的显示装置,显示模块的电路布线和触摸感应模块分别经引线或金属引脚与控制板连接。

    [0005] 当用手指触摸液晶显示触摸屏的触摸区域时,系统根据手指触摸的图标或菜单位置来定位选择信息输入,控制板检测到触摸信息后,将它转换成系统识别的指令,传送给控制系统,控制系统根据发出的指令加以执行。当控制系统执行触摸指令时,显示区域对应引脚通电,于是显示装置内灌注的液晶在电场作用下按特定的方向排列,从而显示相对应的图案。

    [0006] 作为优选,所述的控制板上设置有单片机,所述的触摸区域通过触摸解码单元与控制板相连,触摸解码单元与单片机电连接。当手指接触液晶显示触摸屏的触摸区域的触摸信息时,触摸解码单元将它转换成触摸指令,传送给单片机,它同时能接收单片机发来的命令并加以执行。

    [0007] 总之,本实用新型的导电膜设置在两块玻璃板中间,不易损坏,且显示模块和触摸模块设为一体,不需设置柔性线路板连接,结构简单,使用寿命长。

    附图说明

    [0008] 图1为本实用新型的电路框图;

    [0009] 图2为液晶显示触摸屏的结构示意图。[0010] 图例说明:1-控制板;2-液晶显示触摸屏;3-显示模块,4-触摸模块;5-单片机; 6-透明玻璃片;7-导电膜组件;8-触摸解码单元。

    具体实施方式

    [0011] 下面通过实施例,并结合附图,对本实用新型的技术方案作进一步具体的说明。

    [0012] 一种新型触摸屏温控器,如图1所示,包括控制板1和液晶显示触摸屏2,所述控制板1上设置有单片机5,所述的液晶显示触摸屏2包括两块对置的透明玻璃片6及两片透明玻璃片6中间夹置的显示和触摸感应导电膜组件7,如图2所示。所述的导电膜组件7包括触摸感应模块4和显示模块3,显示模块3设置有电路布线和灌注液晶的显示装置,显示装置的形状为要求的数字或特定符号。显示模块3的电路布线经引线和金属引脚与控制板1 连接,触摸模块4的触摸感应导电膜经引线和金属引脚与控制板1上的触摸解码单元8相连。

    [0013] 当使用此温控器时,将手指接触触摸液晶显示触摸屏2的触摸模块4时,系统根据手指触摸的图标或菜单位置来定位选择信息输入,触摸解码单元8将其转换成触摸指令, 传送给单片机5,同时触摸解码单元8能够接收单片机5发来的命令并加以执行。当单片机 5执行触摸指令时,显示模块3的对应引脚通电,于是显示装置内的液晶在电场作用下按特定的方向排列,从而显示相对应的数字或特定符号。因为本实用新型的显示模块3和触摸模块4为一个整体,因此触摸屏不易损坏,结构简单,功能可靠。
